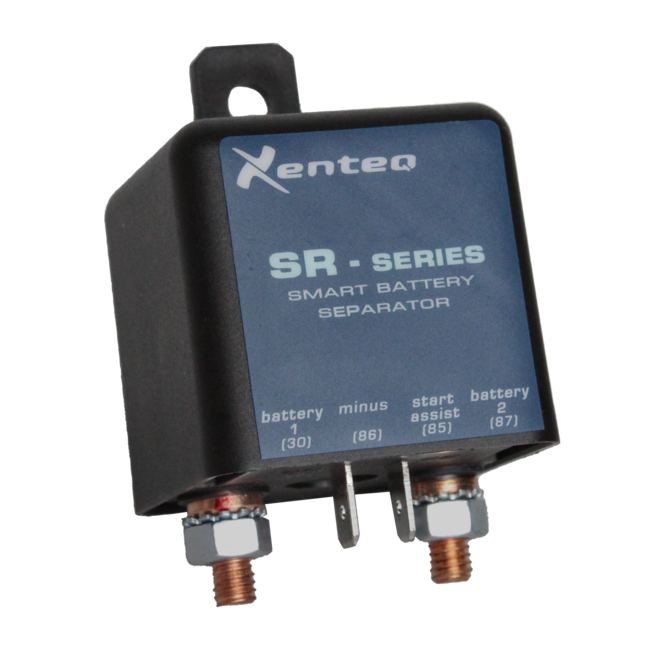

Xenteq SR 200-12/24 scheidingsrelais
Een SR 200-12/24 scheidingsrelais is de juiste oplossing om twee accu's parallel te schakelen zonder dat de accu's elkaar te ver ontladen. De scheidingsrelais wordt vaak gebruikt wanneer een voertuig voorzien is van een startaccu en huishoudaccu zoals bij campers en boten. Zo kunt u allebei de accu's tegelijk in parallel connectie opladen door middel van een dynamo, acculader of zonnepanelen etc. Het relais schakelt alleen in wanneer één van beide accu's voldoende hoog in spanning is. Zodra één van de accu's onder de ingestelde spanningsgrens komt, verbreekt het relais de verbinding tussen de accu's door het relais dat is voorzien van een accubewakingsfunctie. De SR 200-12/24 scheidingsrelais is geschikt voor 12V en 24V systemen.

Kenmerken van de SR 200-12/24

• Afmetingen 48 x 46 x 46 mm
• Gewicht 200 gram
• Schroefaansluiting
• Maximale stroom bij 12 v: 200 Ah
• Maximale stroom bij 24 v: 100 Ah
• IP54 erkend
• 2 jaar garantie

Omdat wij bijna het complete assortiment op voorraad hebben is de Xenteq scheidingsrelais in deze rubriek uit voorraad leverbaar (anders wordt het duidelijk vermeld). Prijzen zijn inclusief b.t.w. en wij tellen geen lood- of milieutoeslag.

Vandaag online besteld, de volgende werkdag in huis, afhalen kan natuurlijk ook.
Bel dan 073-6445734 of mail [email protected] of kom langs.

Gebruiksaanwijzing Xenteq SR 200-12/24 scheidingsrelais

Verkort installatie overzicht:
Lees goed de gebruiksaanwijzing in de bijlage, hieronder ziet u een verkort overzicht om u een indruk te geven van hoe u het relais moet installeren.

Koppel de minpolen van beide accu’s los. Verbindt de aansluitingen van het scheidingsrelais met het accusysteem zoals hieronder aangegeven. Gebruik geïsoleerde kabelogen en faston stekkers.

PIN 30 = Hoofd/start accu (Batterij 1)
PIN 86 = Massa/minus
PIN 85 = Start assist
PIN 87 = Accessoire accu (Batterij 2)

Na juiste aansluiting kunt u de minuspolen weer aansluiten. Voor de complete gebruiksaanwijzing zie PDF hieronder.
